手機、IPD等攝像頭裝飾件,卡槽,卡托MIM整形機

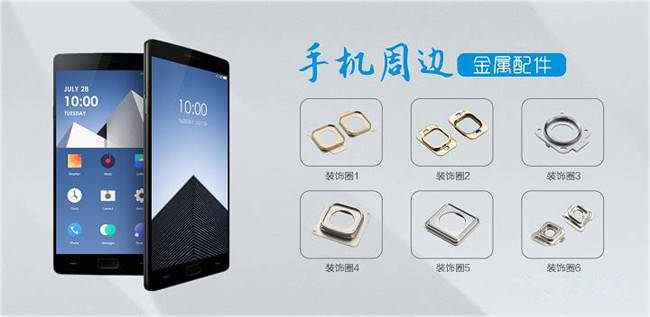

手機、IPD等攝像頭裝飾件,卡槽,卡托MIM整形機又稱MIM伺服液壓整形機，MIM整形機，目前廣泛使用于常用電子產品配件，如：手機、IPD等攝像頭裝飾件、手機卡槽、卡托等細小部件MIM金屬注射成型。采用了伺服電機，來控制油泵的流量和壓力，再配合壓力傳感器控制各個電磁閥來生產的液壓機，稱為伺服液壓機。

手機、IPD等攝像頭裝飾件,卡槽,卡托MIM整形機

MIM伺服液壓整形機設備控制系統采用伺服電液系統，低噪音、節能，采用PLC進行邏輯控制、數據采集，采用10寸高彩觸摸屏，實時監控壓裝數據，顯示曲線，保存數據，位移檢測采用編碼器。本設備為MIM件整形的專用設備，采用伺服液壓控制系統進行作業，具有節能、環保、精密、效率、良率、低故障率、安全等優勢。

伺服液壓機是采用伺服電機驅動主傳動油泵，減少控制閥回路，對液壓機滑塊進行控制的一種液壓機。主要由機架、機頭、工作臺、伺服電機、推桿、壓板及控制開關組成。在機架上部懸臂固裝機頭，在機頭上豎直安裝伺服電機，該伺服電機下端同軸連接推桿，推桿的下端安裝壓板，在機架下部固裝有工作臺，伺服電機下端通過滾珠絲杠同軸連接推桿，在對應壓板的工作臺外側對稱安裝控制開關，該控制開關為連動的雙手啟動按鈕。

1：控制系統：

本設備數控系統采用組態軟件編寫，以高彩組態觸摸屏作為載體，組建的人機對話窗口，極大的方便了用戶直觀的對生產參數的輸入調用及現場的生產過程數據包括對設備狀態的直接監控。

手機、IPD等攝像頭裝飾件,卡槽,卡托MIM整形機

2：設備運作原理：

設備通過伺服液壓泵組來驅動油缸進行上下壓裝作業，組建的數控系統人機對話可實現根據客戶壓裝產品在組態觸摸屏中對產品的壓裝參數設定，能夠直觀查看產品的壓裝數據，同時可以對壓裝產品進行在線壓裝檢測功能，設備具有快速下壓、壓裝、保壓與返回多段壓裝速度控制，使產品在壓裝過程中能有效地保證了產品壓裝的壓力精度與位移精度。
