伺服壓力機由電動伺服壓裝缸、控制器和交換模塊三部分組成，采用模塊化閉環伺服控制系統，實現力與位移時間數據實時采集和分析，可進行力與位移監控、力與時間監控；具有壓力控制、位移控制、速度控制，適用于對壓裝過程有嚴格要求的場合，是實現“數字化裝配”的核心部件。

重慶伺服壓力機采用模塊化設計，本系統由伺服電缸、控制軟件、控制箱、監控儀和線纜模塊五部分組成,可靈活的集成在伺服壓裝設備中或自動化產線中。模塊化伺服控制系統，實現力、位移、時間數據實時采集和分析，對裝配過程中的力與位移、力與時間進行有效監測；具有壓力控制、位移控制、速度控制，適用于對壓裝工藝有嚴格要求的場合，如壓裝、成形、鉚接、沖壓以及彈性測試等高節拍、高精度的裝配應用�？伸`活的集成在伺服壓裝設備中或自動化產線中。

伺服壓裝系統通常由一個壓裝模塊也稱為“壓裝主軸”，一個伺服放大器和一個力位移評估單元組成。同時配備過程監控系統用于過程質量監控。系統基于力和位移傳感器提供的數據，評估并記錄壓裝和裝配工藝過程中產生的力位移情況（XY曲線）。除過程監控外，還可對工藝過程進行實時控制。為此，伺服壓裝系統提供如下標準功能：壓裝力控制、斜率和拐點檢測，以及基于信號或位置的壓裝功能。

伺服壓力機壓裝的應用

伺服壓力機特點：

1、界面友好，易于操作。便捷編程模式，僅需輸入相應參數。

2、對每一個壓裝過程進行100%實時檢測。顯示力與位移的曲線，根據設定條件進行評估，給出OK/NG結果。

3、內置檢測程序豐富，滿足所有壓裝要求。窗口檢測，包絡線檢測，測量自定義。

4、數據存儲與查詢，可保存數百萬條壓裝曲線，保存信息分類查詢。

5、力的控制校準實現自動化一鍵完成。設備標準變形補償，實現自動化一鍵完成，操作簡單，精確度高。

6、支持一工件多個壓裝步驟，多條壓裝曲線記當，窗口判形。自動工裝換型，實現一臺壓機完成多種零部件裝配，讓復雜壓裝控制成為簡單操作。

伺服壓力機功能：

1、系統管理員用戶可根據實際需求新增、刪除操作用戶并分配操作權限以限定操作用戶的行為。

2、具備配方記憶功能，更換產品型號時只需要調出以前此型號使用過的配方即可進行生產活動，無需重復繁雜的調試工作。

3、設備具有位置和壓力兩種控制模式，用戶可根據實際需求進行選擇。

4、設備具備過程壓力曲線描繪功能。

5、設備具有對于零件壓入的過程產生的過盈數據、壓力峰值數據、到位位置數據的判定及報警輸出功能，幫助用戶及時的知道壓裝產品的質量情況。

6、設備具有條形碼掃描功能，可以幫助用戶快速的存儲、調用配方參數并且使產品質量可追溯。

7、可對壓裝到位數據、峰值壓力、5點檢測數據，存入人機，并可通過U盤，以EXCEL格式下載至個人電腦，也可通過網絡直接保存到個人電腦。

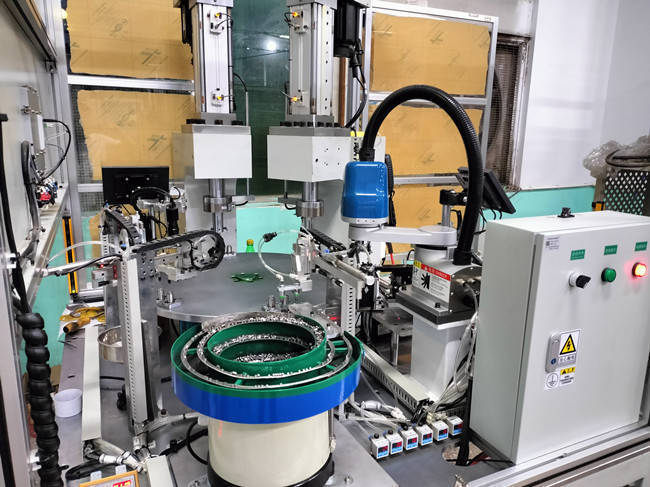

伺服壓力機壓裝的應用

伺服壓力機壓裝的應用：

1、力的控制校準實現自動化一鍵完成，設備變形補償實現自動化一鍵完成，操作異常簡單，精度國內領先。

2、支持一對多控制，支持一工件多個壓裝步驟多條壓裝曲線記錄、窗口判形；自動工裝換型，實現一臺壓機完成多種零部件裝配，讓復雜壓裝控制成為簡單操作。

3、壓裝流程的步驟數量不受限制，同時支持判斷分支，絕大多數情況省去PLC，操作調試更加方便。

4、接口多樣靈活，方便通訊互聯，支持I/O、TCP/IP、OPC等多種控制方式；可選擇支持Profinet等協議。

5、伺服壓力機是實現“精益生產--數字化裝配”這一發展戰略的必要工具。它將帶來的結果是：提高質量、高效節能，透明化生產。

伺服壓力機控制器實現控制過程的數據傳輸；液晶觸摸屏作為用戶操作界面，實現壓入壓力值、位移值的設定、顯示壓裝過程中位移與壓力變化曲線，壓裝過程壓力變化監測。A階段表示壓機壓頭剛好與零件或者壓裝輔具接觸，B階段表示壓機把零件已經壓裝到位，但是從壓裝壓力-壓裝位移圖上可以看出來，零件壓裝到位后，位移不再變化，而壓裝壓力在不斷地增大，在這種情況下，如果壓裝壓力超過零部件承受的壓力，存在壓潰零部件風險，特別是變速器軸承的壓裝過程。在這種情況下，我們得采取措施對壓裝過程進行控制，保證產品零部件裝配質量。
